圓塊孔式石墨換熱器的分類

發布時間：25-04-12 瀏覽量：

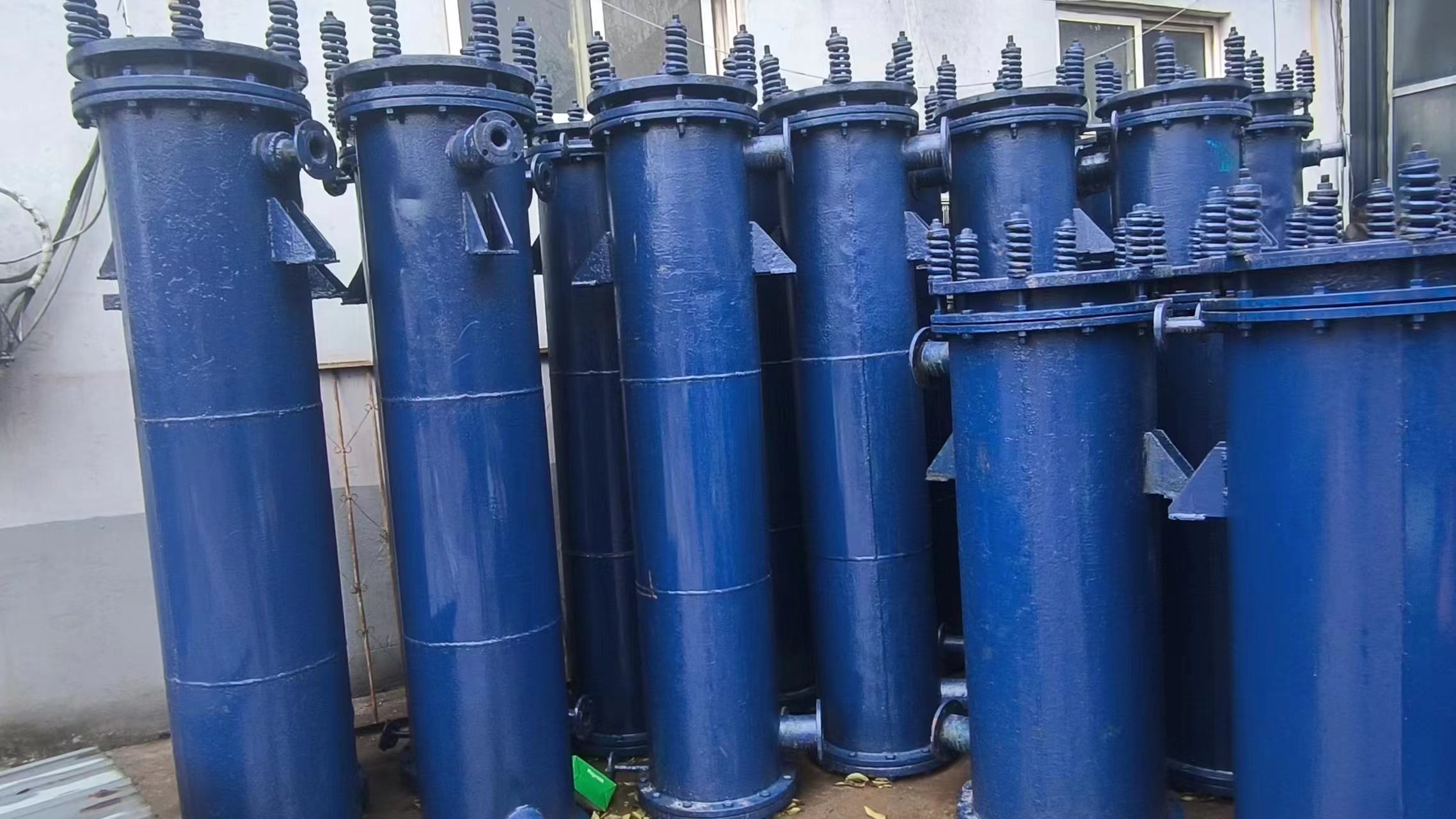

什么是圓塊孔式石墨換熱器？圓塊孔式石墨換熱器是一種異型管換熱器，它采用石墨材料作為換熱管。它又有什么優勢呢？圓塊孔式石墨換熱器可以實現高效的傳熱效率，使得熱量能夠迅速從冷卻液中傳遞到目標介質中。高效換熱是圓塊孔式換熱器的特點之一。這種換熱器可以更快的升溫或降低溫度，從而更快的完成生產過程。圓塊孔式石墨換熱器的結構分為“O”型和“S”型兩種。兩種不同的結構分別有不同的特點。

“O”型結構是由多個圓塊型換熱管組成，這些管之間通過多個固定板連接。固定板和圓塊型換熱管之間有一定的間隔，這樣可以保證石墨材料的自由膨脹。與“O”型不同的是，“S”型結構則是通過固定板和支架將石墨管固定在一定的位置上。在“S”型結構中，石墨管的自由膨脹被限制在一定的范圍內，因此，它比“O”型結構更穩定，但效率相對較低。 圓塊孔式石墨換熱器設備縱向孔走腐蝕性介質，橫向孔走非腐蝕性介質，該設備由柱形不滲透性石墨換熱塊、石墨上下蓋和其間的氟氧橡膠（或柔性石墨）O型圈及金屬外殼、壓蓋等組裝而成，圓柱形石墨換熱塊有較高的結果強度，并易與解決密封問題；在密封中采用氟橡膠（或柔性石墨）O型圈密封介質，加裝壓力彈簧作為熱脹冷縮的自動補償，以起到密封保持作用，在工藝制造中河南中氟采用短通道提高紊流程度使設備結構度高、耐溫耐壓性能強、抗熱沖擊性能好、體積利用率高、傳熱效果好。
