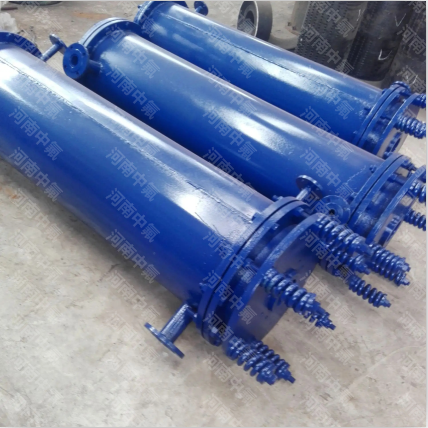

列管式石墨冷凝器結構總結

發布時間：22-11-17 瀏覽量：

  究竟什么樣的結構才能使列管式石墨冷凝器有拆卸簡單的好處，這種設備占得優點就是操作、拆卸簡單還不占地方，設備組裝也不會比較麻煩。設備兩處的管板都是為固定的管板，均是用石墨來作為結構的材料，而熱交換需要與管板搭配，在利用有彈性的耐腐蝕材料密封連接，然后把浸漬密封好的石墨塊放進鋼制的圓體殼里，而設備的兩端需要放置用防腐蝕材料所制作的封頭或者是不透性的石墨材料，設備兩邊是需要用螺栓緊固住的。使得設備流體阻力小也可按需求制造大面積的設備。

  列管式的石墨冷凝器使用原理就是在石墨塊上分別粘上橡膠O形密封圈，起到在管板擠壓的壓力下使石墨管和橡膠圈產生支撐力形成應力作用，來起到設備更好的密封作用�，F(xiàn)在石墨件與件中間連接的時候不需要使用膠結劑來粘接了，而是利用了密封墊的方式，有效避免了膠結劑所帶來的問題。所以這種設備在壽命上還是占優點的并且還方便檢修查找問題。如果想要增加設備的短通道，只需要設立一個再分配室增加設備未端的出口或者入口效應即可，但是不適合用在易發生結垢堵塞的介質。
