圓塊孔式石墨換熱器結構部件

發布時間：22-10-22 瀏覽量：

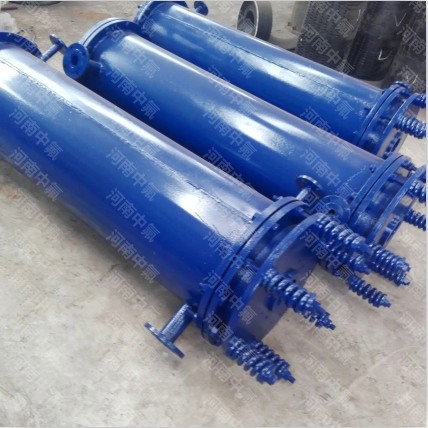

  圓塊孔式石墨換熱器的形成會有多少部件組成？它是一種裝配式的換熱器主要由圓筒式鋼殼及鋼板，還有彈簧上下封頭，滑動的墊片法蘭，石墨換熱塊，墊片等等。換熱塊采用的是圓柱體累計疊加的方法，這樣不僅能有效的利用石墨材料，還能解決石墨塊體間的密封問題，也就是設備之間的兩種介質問題。我們可以采用較實用的密封元件也叫作聚四氟乙烯O形密封圈，用密封圈密封更耐高溫和壓力使用，也具有密封性能更好的優點，還解決了塊體之間的密封襯墊材料的問題。

  其實圓柱體的石墨件與圓筒式的外殼受力要比其它形狀的更好，因為這樣金屬元件就不會至于不方便運輸，即便是在圓塊孔式石墨換熱器場地安裝中，因為是圓筒式的結構不占地方也更易安裝。還能提高設備的使用壓力。在每塊石墨塊上，可以自由的布置介質孔道孔徑，以此來提高設備的傳熱效率使用工藝。每臺設備都采用了標準的單元塊設計，這樣更能在設備有了故障的時候裝拆檢修，便于維護。塊體之間的密封面會有半圓截面密封環槽與凹凸面密封兩種形式，前者則加工要求會高一些，能用于較高的使用壓力，后者則加工容易一些，密封件組裝都較方便，可在一般壓力下使用。
